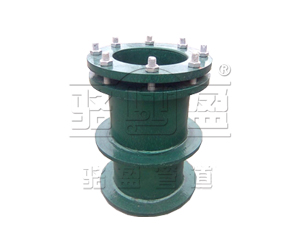

02S404柔性防水套管-A型-Q235
.jpg)
備 注：本公司有電子版02S404防水套管圖集，PDF格式，歡迎各位致電索要，免費！
批準部門：中華人民共和國建設部
批準文號：建質[2002]236號
主編單位：北京市市政工程設計研究總院
統一編號：GJBT-594
實行日期：二零零二年十二月一日
圖集號： 02S404
產品名稱：02S404柔性防水套管-A型
別 名：防水套管，柔性防水套管，02S404防水套管
口徑規格：【DN50mm-DN3200mm】
產品顏色：天藍色、紅色（實物顏色見產品展示圖片）
適用范圍：【鋼管、PP管等】
產品標準：02S404（圖集號）
認 證：國際ISO9001-2001
產品等級：A級，
工作溫度：-20度至80度（還可加工整體304、316、316L不銹鋼）
使用工程：水池水庫，衛生間，地源熱泵項目管道穿底板防水套管應用，管道（循環水，天然氣，煤氣等）穿墻工程項目，樓層過管道預埋處理裝置，地下防水工程，液化場地下結構抗震工程等等
產品介紹：02S404柔性防水套管-A型是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。02S404柔性防水套管-A型穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；02S404（標準）柔性防水套管A型一般用于水池或穿內墻。
02S404柔性防水套管-A型主要零部件材料表
|
序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
法蘭套管 |
1 |
Q235-A |
焊接 |
|
2 |
密封圈 I型 |
2 |
橡膠 |
|
|
密封圈 II型 |
1 |
橡膠 |
|
|
|
3 |
法蘭壓蓋 |
1 |
Q235-A |
焊接件 |
|
4 |
螺栓 |
n |
4.8 |
GB897 |
|
5 |
螺母 |
n |
4 |
GB/T41-2000 |
02S404柔性防水套管-A型實物照片
圖.jpg) |
 |
| 生產圖 | 成品圖 |
場.jpg) |
場.jpg) |
| 施工圖 | 現場圖 |
02S404柔性防水套管-A型圖集
02S404柔性防水套管A，B型的區別：02S404柔性防水套管也有A型和B型兩種選擇，A型的柔性防水套管和B型的柔性防水套管外觀一樣，都是帶有壓蓋牌如圖，（剛性防水套管沒有此裝置）。但不同的是B型柔性防水套管是兩端密封裝置，在防水套管的另一端內壁內，加入防護層，保證了防水套管兩端的氣密性。這種套管會在一些要求密封嚴格的情況下用到。Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求。
02S404型柔性防水套管-A型安裝說明
1、本圖尺寸均以毫米來計。
2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm
6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
02S404型柔性防水套管-A型密封要求
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照JB/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、柔性防水套管套管的重量以L=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。
02S404柔性防水套管-A型主要數據
DN D1 D2 D3 D4 D5 Ⅰ 10 ι1 ι2 δ1 δ2 δ3 n-M A型重量 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.4 / 65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 16.89 17.07 80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20 89.37 90.02 350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20 99.74 100.3 400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114 114.8 450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7 800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280 282.3 900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344 注：1.訂貨時務必標明型號及墻壁厚度和插入管的外徑。 2.大口通徑特殊要求可按客戶要求制造。 3.本表尺寸為選擇標注，訂貨時歡迎咨詢。
